Арматура А500С
Арматура А500С - это специальный тип периодического металлопроката из арматурной стали с пределом текучести не менее 500 Н/мм², предназначенный для сваривания при монтаже, на что указывает литера «С» в маркировке. Изделие представляет собой стальные прокатные прутья с круглым сечением диаметром 6-40 мм и длиной от 6 до 25 м. Напротив друг друга на стержне находятся прямые продольные рёбра жёсткости, между ними по всей длине расположены дугообразные рёбра в 2 ряда под углом около 45° к осевой линии. Рёбра по всей поверхности арматуры не пересекаются и не стыкуются между собой, обеспечивая хорошую адгезию к укрепляемому бетону. Одним из наиболее востребованных сегодня видов арматуры является А500С. Материал представляет собой стержень марки А5 диаметром от 6 до 40 мм. Данный вид проката производится в соответствии с требованиями ГОСТ 52544 2006. Материал относится к конструкционным элементам, которые в процессе прокатки подвергаются термомеханической обработке.
ХАРАКТЕРИСТИКИ АРМАТУРЫ А500С
Конструктивные особенности арматуры А500С предполагают круглый профиль с двумя продольными ребрами, который имеет при этом ряд поперечных выступов. Выступы имеют серповидную форму и не пересекаются с продольными ребрами.
Характеристики такого профиля способствуют образованию хороших пластичных и прочностных качеств в процессе прокатки, а также отсутствие концентраторов напряжения в виде пересечения ребер с поперечными выступами.
Длина изготовляемых стержней должна составлять не менее 6 метров. Максимальная длина может достигать 25 метров. Но наиболее предпочтительным является выпуск прутков, длина которых около 12 метров. При приемке заказа итоговая длина может иметь отклонение в +/-100 миллиметров.
Производство арматуры А500С происходит из стали марок Ст3СП, Ст3ПС и Ст3ГПС. Нормированный показатель текучести для такой стали превышает 500 МПа, согласно СТО АСЧМ 7-93. На такой тип стали перешли практически все страны Евросоюза после проведения анализа происшествий и несчастных случаев на строительных объектах, где применялась преимущественно сталь 35ГС.
Минимизация использования, а лучше – полный отказ от использования стали 35ГС как увеличит прочность и надежность конструкций, так и обеспечит безопасность при строительстве. Арматура термически упрочненная имеет куда более совершенные показатели пластичности и хладостойкости, чем марка 35ГС.
Химический состав стали, используемой в арматуре А500С, содержит не более 0,22% углерода, а углеродный эквивалент не превышает 0,5%. Расчетное сопротивление достигается с вероятностью 100%.
Характеристики стали Ст3СП, Ст3ПС обеспечивают хорошую свариваемость, но некоторые строители предпочитают дополнительно укреплять места соединения вязальной проволокой.
Расшифровка обозначения A500C
Расшифровка обозначения A500C, согласно п.4.1 ГОСТ Р 52544-2006, следующая:
А500С — горячекатаный без последующей обработки или термомеханически упрочненный в потоке прокатки.
«А» — горячекатаный или термомеханически упрочненный арматурный прокат;
«С» — свариваемый;
«500» — предел текучести не менее 500 Н/мм2.

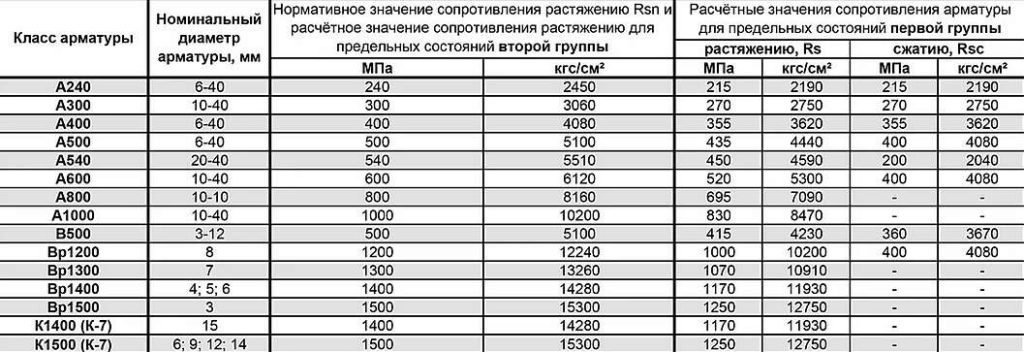

Значения, указанные в таблице, действуют лишь на короткое время нагрузок. Модуль для расчёта упругости класса А500С – 200 000 Мпа. Минимальный радиус загиба арматуры А500С – 10.
Сортамент арматуры А500С
Области применения А500С
Стальные пруты А500С применяются в разных сферах, так как их технические свойства весьма хороши, а цена сравнительно низка.
Она применяется:
- При армировании несущих конструкций (монолитное строительство).
- Для изготовления простых железобетонных конструкций (монолитные и ленточные фундаменты частных домов).
- При изготовлении железобетонных изделий разного размера и назначения (плиты перекрытий и другие).
Применение А500С
Процесс применения упрощен большим ассортиментом продукции. Ведь класс арматуры А500С может иметь диаметр от 4 до 40 миллиметров. Поэтому подобрать продукцию, которая станет лучшим выбором для конкретного строительного объекта, обычно не составляет особого труда. К тому же, материал поставляется в разных видах. Если диаметр составляет от 4 до 6 миллиметров, то транспортировка осуществляется в виде мотков. При диаметре от 6 до 12 миллиметров она транспортируется как в мотках, так и в прутах – в зависимости от возможностей производителя и требований клиента. При большем диаметре материал перевозится только в прутах.
Разбиение арматуры по сферам применения
Рабочая. Имеет свойство растягиваться, а также обретает скалывающее усилие, которое появляется из-за воздействия внешних факторов или собственной массы в конструкциях из железобетона.
Распределительная. Этот тип арматуры гарантирует стойкость главного стержня в постоянном положении и делит груз между несколькими стержнями.
Арматурно-хомутовая. Используется для создания из отдельных частей арматуры целостной композиции. Кроме этого, создаёт хорошие условия для предохранения бетона от нежелательных повреждений и мелких трещинок косого типа около бетонных опорных конструкций.
Монтажная. От пунктов выше данный тип арматуры отличается тем, что она не реагирует ни на какие действия с внешней стороны. Она создана для того, чтобы арматурная конструкция в принципе могла существовать, а ещё в целях обеспечения проектного положения рабочей конструкции и хомута во время построения бетонного фундамента.
Преимущества данной арматуры
Каждый строительный материал (и арматура строительная не является исключением) проходит испытание временем. Все варианты проверяются на практике, одни становятся более распространенными, а другие – менее. Великолепные характеристики арматуры А500С обеспечивают ей стабильный спрос и немалую популярность.
Основные преимущества:
- Низкая себестоимость;
- Высокая прочность и способность выдерживать любые типы нагрузок – на растяжение, изгиб и сжатие – позволяет использовать меньшее количество материала, дополнительно снижая затраты при строительстве;
- Специально разработанная марка стали исключает риск появления слабых мест, которые выходят из строя при значительных нагрузках;
- Винтовая насечка хорошо сцепляется с бетоном;
- Радиус загиба холодной арматуры до 180 градусов существенно упрощает процесс укладки;
- Благодаря специальному составу и обработке металла, арматуру А500С можно сваривать, упрощая процесс монтажа и надежность готового каркаса;
- Способен прослужить долгие годы, перенося низкие температуры до -55 градусов по Цельсию включительно.
Удивительно, но длинному перечню плюсов невозможно противопоставить минусы: фактически их просто нет, ведь А500С – продукт, при создании которого учитывалось множество нюансов. Особенно очевидны преимущества арматуры при сравнении с аналогичными марками. Так, стержни А3(А400) изготавливают из стали с содержанием углерода более 0,2% – а это плохо влияет и на пластичность, и на прочность, и на способность к свариванию. Кроме того, арматура А3 имеет низкий показатель текучести (400 Мпа) и увеличенный расход для придания необходимой прочности. Марка А500С имеет более высокие показатели сопротивления, поэтому на одну и ту же конструкцию её потребуется намного меньше, чем А3 (и, соответственно, строительство обойдется существенно дешевле – что крайне важно для строительных фирм, работающих в непростых экономических условиях).
Примечательно, что стержни А500С и А3 очень схожи внешне, и при отсутствии маркировки неопытный покупатель может их просто перепутать, чем зачастую пользуются недобросовестные продавцы. Как же отличить одно изделие от другого? Секрет прост – в стальных прутьях А500С серповидные выступы не пересекают продольные рёбра, а в А3 такое пересечение имеется.
Арматура стальная рифленая А500С купить в интернет магазине "Промсталь"

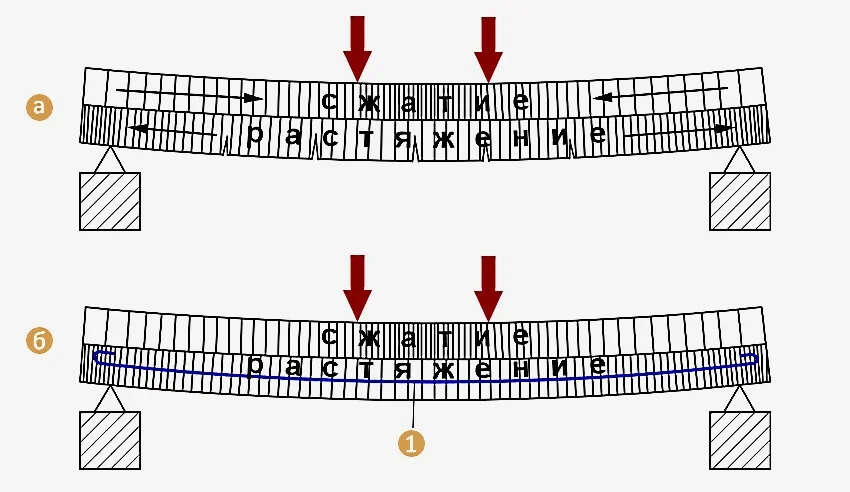

Арматура при производстве железобетонных изделий используется для повышения сопротивляемости нагрузок, возникающих в процессе эксплуатации. Основным материалов служит сталь определенных марок, которая обладает идентичными коэффициентами растяжения и сжатия по отношению к бетону. Именно сочетание этих элементов сделало их использование повсеместным и практически не имеющим альтернативы. Стальная арматура на сегодняшний день является самым популярным видом металлопроката.
Типы рифленой арматуры А500С
По способу изготовления она подразделяется на горячекатаную и холоднокатаную, физико-механические свойства зависят, прежде всего, от состава стали. Если в арматуре наличие углерода не превышает 0,5 %, то она достаточно мягкая и гибкая, при повышении процентного содержания ставится более жесткой. Если также марки стали с легирующими компонентами.
Прежде чем купить арматуру в нашей компании, следует точно знать конечное предназначение, заданное в проектной документации. На сайте представлена широкая номенклатура, различных диаметров. Минимальная толщина основного профиля 6 мм, максимальный диаметр составляет 36 мм. Цена рифленой стальной арматуры варьируется в пределах от 12 до 363 рублей за п/м, конечная стоимость зависит от размера партии, условий поставок. Для оптовых клиентов предусмотрены солидные преференции. Кроме этого, мы готовы оказать такую услугу, как резка арматуры на фрагменты нужной длины.
