Гайки: описания и виды
При проведении различных строительных работ используется большое количество всевозможных крепежных деталей, в том числе и гайки. Они могут быть выполнены в самых разных вариантах. Такие крепежи чаще всего производятся из пластмассовой либо металлической основы. Сегодня речь пойдет об особенностях данных изделий, их основных разновидностях и характеристиках.
Что это такое?
Изделия представляют собой крепежные переходные детали с резьбовыми отверстиями. Они дают возможность делать разборное соединение с помощью шпильки, винта либо болта. Также детали такого типа обладают специальной конструктивной частью для передачи крутящегося момента.
Все гайки имеют свою маркировку, в которой отражается в том числе и класс прочности.
Каждая модель такого крепежа может иметь только строго определенные размерные значения, которые указываются в соответствующих нормативах ГОСТ.
Данные крепежные элементы широко используются в различных сферах. В первую очередь они применяются для разнообразных механико-сборных работ, в автомобилестроении. В процессе изготовления детали чаще покрываются специальными защитными составами, которые позволят значительно улучшить их свойства и сформировать более надежное и долговечное соединение.
Чем отличаются от шайб?
Прежде всего гайка будет отличаться от простой шайбы тем, что она имеет резьбовую поверхность во внутренней части, поэтому элемент применяется для скрепления разных деталей, шайба выступает в качестве прокладки либо изоляции.
Также гайки всегда имеют грани с наружной части, они являются упором для ключа. На вставке граней нет, она, как правило, имеет простую гладкую наружную часть. Первую деталь чаще всего производят из металла, вторую – изготавливают из металла, резины, пластмассы.
Обзор видов
Существует огромное разнообразие данных крепежных элементов. Рассмотрим некоторые из них отдельно.

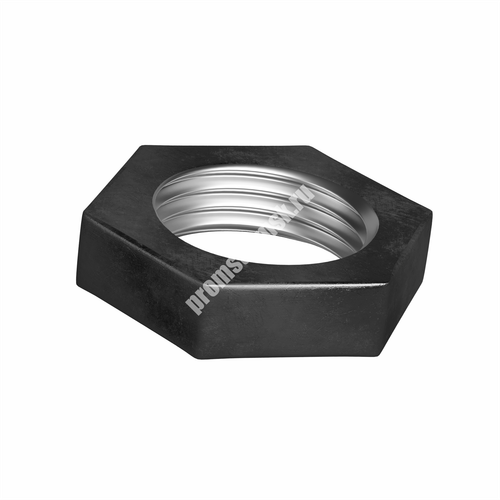

Шестигранные
Данные модели считаются наиболее популярными.
Чтобы закрутить такую деталь, понадобятся специальные гаечные ключи.
Боковые грани крепежей считаются главным конструктивным элементом, который оказывает влияние на крутящий момент, а также на фиксацию компонентов конструкции в местах крепления.
В одном наборе с такими шестигранными образцами, как правило, идут разные виды винтов, болтов или шпилек с резьбой. Вместе с гайкой эти изделия формируют прочное и долговечное соединение.
Иногда для обеспечения дополнительного уплотнения могут применяться шайбы разной толщины и диаметра.
Шестигранные варианты чаще всего производят из различных видов качественной стали, так как данный материал является наиболее прочным, надежным и твердым. В некоторых случаях используются и пластиковые образцы. Их следует применять при соединении конструкций, не предполагающих выдерживания чрезмерных нагрузок.
Модели такого типа могут разделяться на несколько отдельных разновидностей. Основные характеристики и требования, которые предъявляются при производстве гаек, можно найти в нормативе DIN 934.
Корончатые
Данные виды гаек имеют прорези на верхней части. Такие крепежные изделия используются для формирования соединений на особо ответственных участках.
Они, прежде всего, предназначаются для того, чтобы предотвратить самораскручивание.
Корончатые экземпляры выглядят как обычные шестигранники. Но при этом они имеют вертикально распиленные прорези. Данные разновидности отличаются особой сложностью изготовления.
Главным нормативным документом, по которому происходит производство гаек корончатых и низких прорезных, является ГОСТ 5918-73. Также применяется и европейский стандарт DIN 935. Крепежи этого типа отличаются повышенным уровнем прочности. Чаще всего они производятся в двух вариантах: низком и обычном.
Корончатые модели накручиваются на болты, шпильки или винты, которые соответствуют их размерным значениям. Они преимущественно изготавливаются из углеродистой и нержавеющей стали.
Нередко на их поверхность наносится специальное цинковое покрытие.
Колпачковые
Такие разновидности берутся в тех случаях, когда необходимо сделать аккуратное и надежное резьбовое соединение. Они представляют собой металлические изделия, снабженные специальным колпачком сферического вида.
Эти гайки считаются декоративными.
При необходимости на их поверхность можно нанести краску.
Изделия в процессе изготовления проходят тщательные обработки, благодаря которым они приобретают особую стойкость к образованию коррозии.
Колпачок сферической формы позволяет полностью закрыть все заусенцы и другие неровности. ГОСТ 11860-85 предполагает две конструкции колпачковых деталей: сферические и более плоские. Они будут различаться между собой глубиной колпачка. Второй вариант потребует максимально точной подгонки длины болтов.
Колпачковые гайки довольно редко устанавливаются вместе с шайбами, потому что нагрузка на готовое соединение обычно минимальна, поэтому в использовании дополнительных элементов нет необходимости.
Подобные крепежи могут производиться из нержавеющей, углеродистой, легированной стали, латунной основы, оцинкованных металлов. Но можно встретить и модели, изготовленные из прочной пластмассы, такие варианты следует использовать при создании различных предметов мебели.
Эти модели применяются под стандартный шестигранник. Такие глухие разновидности помогают формировать максимально прочные и долговечные соединения различных материалов.
Квадратные
Образцы этого типа также накручиваются на шпильки, винты или болты. Они отличаются нестандартной формой головки, которая позволяет надежно удерживать крепеж без использования инструментов.
Квадратные экземпляры следует использовать в тех случаях, когда необходимо создать максимально прочное и надежное соединение конструкции. Данные клетевые крепежные изделия, по сравнению со стандартными шестигранными разновидностями, обладают большей поверхностью, которая обязательно соприкасается с закрепляемой деталью, что и обеспечивает максимальное сопротивление ослаблению.
Чаще всего квадратные гайки фиксируются сразу вместе с плоскими шайбами, чтобы предотвратить их повреждение острыми краями, а также значительно повысить уровень прочности и надежности. Данные разновидности могут иметь мелкую, среднюю либо крупную резьбу. Нередко она дополнительно покрывается слоем из желтого либо прозрачного цинка.
Квадратные образцы довольно легко фиксировать. Кроме того, с ними удобно будет работать в ограниченном пространстве.
Для их закрепления можно использовать не только гаечные ключи, но и плоскогубцы.
Гайки-барашки
Эти разновидности гаек используются для создания прочных соединений без помощи инструментов. Крепежные изделия такого вида представляют собой элементы с двумя лепестками на верхней части.
Они выступают в качестве опор при закручивании крепежной детали либо при ее откручивании.
Гайки-барашки чаще всего изготавливают из высококачественной и надежной нержавеющей стали. Они могут крепиться вместе с шайбами и шпильками, позволяют обеспечивать максимально долговечное и крепкое соединение материалов.
Эти крепежи создают из латуни, чугуна и стали. Они могут производиться как методом ковки, так и методом отлива. Изделия преимущественно используются в судостроении, сборке автомобилей, подводных лодок. Они смогут сохранить все свои свойства и внешний вид даже при постоянном контакте с водой либо с агрессивными химическими компонентами. Разновидности, у которых ушки имеют немного закругленную форму, называют немецкими. Модели, у которых они имеют прямоугольную форму, называют американскими.
С фланцем
Эти экземпляры имеют вид простой шестигранной гайки с небольшим расширением на нижней части. При этом оно может иметь специальные насечки, которые препятствуют откручиванию деталей. Модели с фланцем, как правило, делают из нержавеющей либо углеродистой стали.
Образцы с фланцем могут выполняться с защитным покрытием либо без него. В первом варианте чаще всего поверхность подвергается гальванической обработке, в процессе которой она покрывается тонким слоем цинка. Он обеспечивает в том числе и особую стойкость материала к образованию коррозии.
Использование гаек с фланцем значительно ускоряет сборку различных конструкций, потому что в этом случае не требуется времени на фиксацию шайбы.
Фланец по своему диаметру должен быть больше диаметра самого крепежа.
Шлицевые
Шлицевые крепежи представляют собой металлическое кольцо. На внутреннее отверстие при этом наносят резьбу, на наружную поверхность – специальные шлицы, которые формируются при помощи фрезера. Данные изделия для соединения конструкций фиксируются при помощи гаечного ключа соответствующего размера.
Такие гайки нашли широкое применение в самых разных сферах промышленности. Чаще всего их применяют для работы с муфтами, подшипниками. Крепежи могут легко выдерживать значительные весовые нагрузки.
Шлицевые образцы могут применяться даже в агрессивной среде.
Для их изготовления берется латунь или нержавеющая прочная сталь. Они могут покрываться особыми защитными составами: никелировка или оцинковка.
Закладные Т-образные
Эти экземпляры следует использовать при работе с древесиной. Они позволят надежно удерживать заготовки в станке в процессе их обработки. Основание у таких моделей имеет простую круглую форму. Крепежи также имеют резьбовую часть внутри.
Потайные
Эти экземпляры устанавливаются непосредственно внутрь конструкции. Такое крепление отличается особой стойкостью и прочностью. Потайные разновидности чаще применяются при создании предметов мебели, креплении листовых материалов. Данные гайки имеют цилиндрическую форму, в их внутренней части есть резьбовой элемент.
Конусные
Такие модели имеют вид конусообразного крепежного изделия, на внутреннюю сторону которого наносится резьба со спиралью. С другой стороны деталь может быть сделана как закрытой, так и открытой.
Конусные элементы нередко затягивают полностью вручную.
Они нашли свое широкое применение в машиностроении. Создаются крепежи из различных типов стали. На их поверхность наносят специальные защитные покрытия, которые позволяют использовать готовые соединения в условиях повышенной влажности или в агрессивной среде.
Прижимные
Эти гайки используются для болгарки, они обеспечивают надежную фиксацию шлифовального круга.
Отдельно выделяются и особые быстрозажимные экземпляры. Последние производятся из наиболее твердых и качественных видов стали, они помогают снимать рабочие круги всего одним движением руки.
Рым-гайки
Такие экземпляры создаются со сквозным отверстием с резьбой (дюймовая либо метрическая). В него вкручивают крепежную деталь стержневого вида, за счет чего и получается наиболее крепкая фиксация.
Рым-гайки отличаются тем, что их резьбовая часть размещается под прямым углом по отношению к плоскости металлического кольца.
Такая особенность дает возможность закручивать деталь при помощи рычага.
Нередко эти гайки комбинируют вместе с рым-болтами. Подобные изделия позволят легко выдерживать самые большие нагрузки. Как правило, для производства таких элементов берется углеродистая сталь, которая обладает повышенной стойкостью к температурным перепадам, воздействиям влаги.
Запрессовочные
Запрессовочная модель также имеет название пресс-гайка. Такие экземпляры используются для работы с металлическим листовым материалом. Внешне они напоминают простой крепеж, но при этом он снабжается небольшим выступом в форме обратного конуса с кольцом.
Подобные изделия также оснащаются мелкими зубчиками, которые препятствуют откручиванию детали. Некоторые разновидности выполняют с плавающими зубчиками.
Отдельно следует отметить специальные антивандальные крепежи. Они имеют вид детали с внутренней нарезанной резьбой и особым отверстием в шляпке. Некоторые из них делают с нестандартной конфигурацией, которая препятствует откручиванию детали.
Антивандальная разновидность может фиксироваться при помощи ключей и отверток. Детали нередко используются в лифтах, подъездах, транспорте. Данные изделия должны производиться из наиболее прочных и долговечных типов стали.
Отдельно следует сказать и о специальных клепальных гайках. Эти крепежи внешне очень похожи на простые заклепки, но при этом они характеризуются внутренней резьбовой частью. Экземпляры нашли широкое применение в промышленном строительстве.
Для установки гайки придется использовать мощную ручную дрель с метрической шпилькой подвижного типа.
Особые приварные гайки неразъемно фиксируют к конструкции, после чего туда также вкручивают болт. Данный вариант идеально подойдет для тонких стен, которые не позволят сделать резьбовое отверстие для болта.
Все вышеперечисленные разновидности можно подразделить на две крупные группы: дюймовые и метрические. В первом варианте диаметры крепежей будут указываться в дюймах, во втором случае – в миллиметрах.
Материалы
Подобные крепежи изготавливают из разных материалов.
- Сталь. При их создании используется нержавеющая, углеродистая, легированная сталь. Для такого металла характерны высокая прочность, твердость, плотность, коррозийная стойкость, а также жаропрочность и жаростойкость. Стальные материалы отлично поддаются резке и обработке. Они также отличаются свариваемостью, что позволяет в итоге получать максимально надежное соединение.
- Латунь. Данный металл также имеет хорошую стойкость к коррозии, воздействиям агрессивной среды, воды. Латунные сплавы довольно легко обрабатывать, они обладают неплохой прочностью и плотностью. Кроме того, данные металлические основы часто делают с дополнительными добавками железа, олова и никеля.
- Пластмасса. По сравнению с двумя предыдущими вариантами пластиковые гайки обладают гораздо меньшей прочностью, поэтому их следует применять только для таких конструкций, на которые не будет оказываться высокое давление и весовые нагрузки.
- Медь. Данный вариант нечасто используется для создания гаечных крепежей. Медные основы не могут похвастаться достаточной прочностью, твердостью. Но при этом они практически не поддаются коррозии. Медь характеризуется высокой степенью пластичности. Такой материал следует применять при изготовлении декоративных крепежных деталей.
Размеры и вес
Данные значения указываются на маркировке изделий. Они должны соответствовать значениям по ГОСТу. Размером гайки называют расстояние между двумя гранями, расположенными параллельно.
Наиболее распространенными считаются образцы с размерами в 10, 12, 14, 16, 18, 20 мм. Масса крепежных изделий также может значительно варьироваться в зависимости от материала, из которого они созданы, размеров, типа защитного покрытия.
Следует помнить, что высокопрочные разновидности обладают большей массой по сравнению с простыми моделями.
Как правильно закручивать?
Для того чтобы соединение получилось максимально надежным и долговечным, следует правильно произвести закручивание крепежных элементов. Для этого следует подготовить все необходимые инструменты, при помощи которых детали начинают постепенно затягивать.
При этом в момент затяжки нужно будет следить за тем, чтобы не переборщить с этим. Иначе это может привести к тому, что готовое соединение потеряет свою целостность и вскоре сломается.
Техника фиксации гаек может отличаться в зависимости от конкретного вида крепежа.
Как быстро открутить?
Чтобы убрать старую гайку, можно использовать те же инструменты, при помощи которых их и устанавливают. Ими изделия постепенно выкручиваются из конструкции.
Если место соединения проржавело, то тогда предварительно необходимо обработать этот участок специальным растворителем, иногда используюеся тормозная жидкость, столовый уксус, очиститель для карбюратора или керосин.
Также можно применить способ нагревания, в этом случае понадобится газовая горелка, зажигалка или паяльная лампа. В крайнем случае поможет и просто кипяток. Гайку при этом сильно разогревают, а затем пытаются открутить ее с помощью гаечного ключа.
