Швеллер

Швеллер

Швеллер относится к виду металлопроката, предназначенного для капитального строительства. Это объекты жилого и промышленного назначения, мосты, пролеты, опоры, перекрытия – везде, где требуется особая прочность и способность выдерживать значительные нагрузки. Стальной швеллер также применяется при ремонте, прокладке коммуникаций, за счет формы он может служить в качестве пандуса, такие изделия встречаются возле большинства подъездов города.

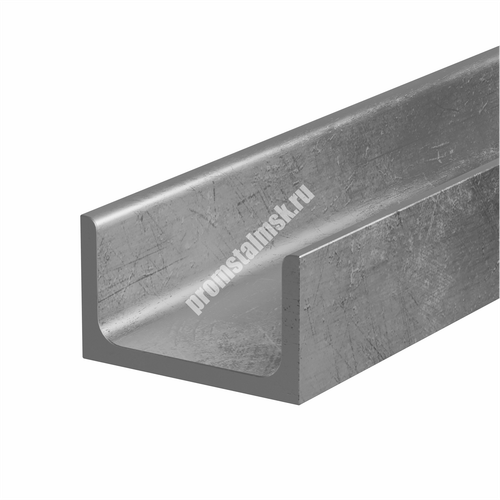

Форма швеллера напоминает букву П, именно за счет нее он имеет уникальные свойства. Изготавливается посредством холодного или горячего проката, в зависимости от способа закладываются основные характеристики. Холоднокатаный швеллер имеет немного сглаженные углы полок, визуально его отличить не сложно.

Купить швеллер в нашей компании можно любыми партиями, начиная с одной единицы продукции. Ассортимент включает все основные типоразмеры, от №5 до №40. Цена швеллера указана в прайс-листе, который ежемесячно обновляется. Вся продукция соответствует ГОСТам, и выпущена ведущими металлургическими предприятиями страны.

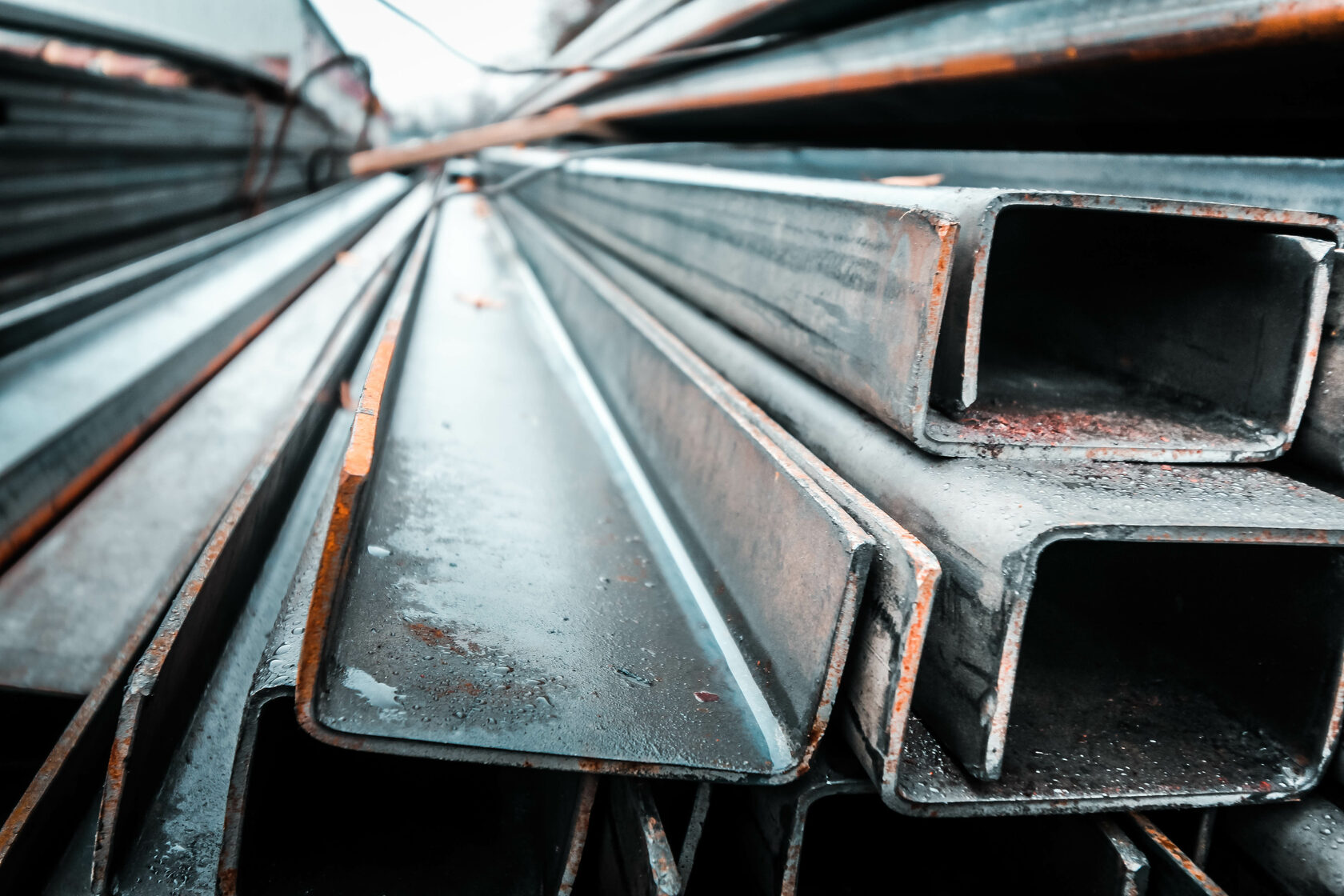

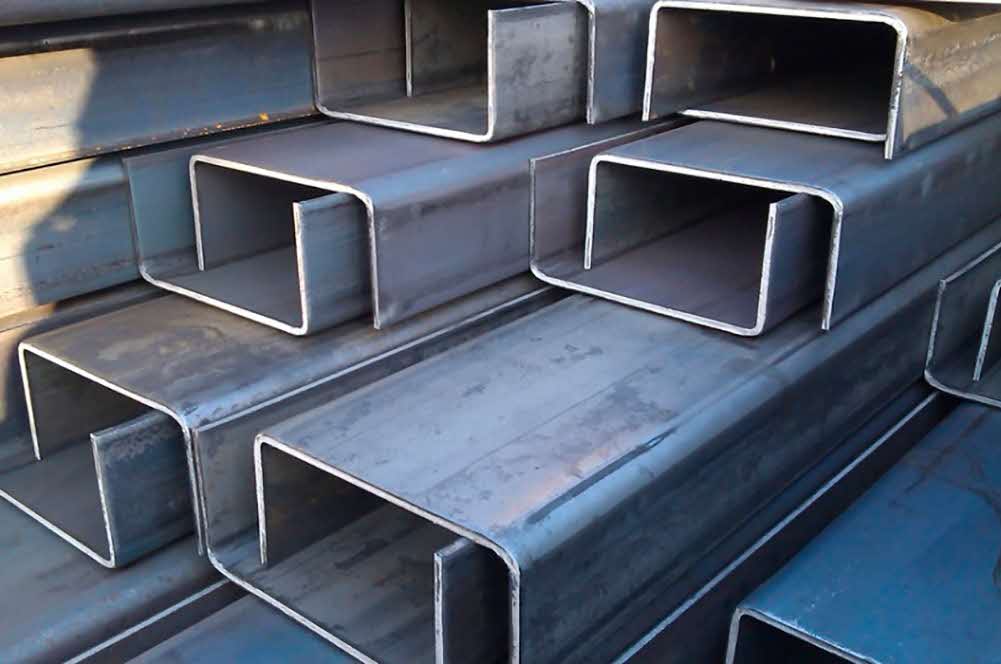

НА ФОТО - ШВЕЛЛЕР, КОТОРЫЙ ВЫ МОЖЕТЕ КУПИТЬ В НАШЕЙ КОМПАНИИ

Обозначение изделий

Чтобы упростить выбор правильного изделия используется расстояние между полками. Это цифра, стоящая после обозначения элемента, однако встречаются еще и различия в длине: она изменяется от 4 до 12 метров.

С точки зрения противодействия большим нагрузкам, направленным вертикально вниз, швеллер уступает лишь балке двутаврового сечения. Ширина полок варьируется и стартует с 32 мм, а достигать может 115 мм, поэтому и нагрузочная способность изменяется в широких пределах. Аналогичная ситуация и с высотой, которая бывает от 5 до 40 см.

Нужно помнить, что стандартный швеллер 10, размеры которого могут быть различными, будет то сечение, которое требуется в определенном случае и зависит от места применения. Буква, находящая после цифры, показывающей расстояние между полками, скажет специалисту о типе изделия. Если используется изделие с индексом «У», то речь идет о наклонных внутренних гранях. Когда полки расположены параллельно, то это швеллер серии «П». Существуют еще «Л» — легкая,  «С» — легкая разновидности.Швеллер

Применение швеллеров

Сегодня спрос на подобные изделия достаточно высок, что обусловлено широким использованием бетонных и металлических конструкций. Привлекательность швеллера заключается в том, что он имеет малый вес, а выдержать может достаточно существенную нагрузку. Этой особенностью швеллер обязан своему П-образному профилю, который обеспечивает необходимое сочетание конструкционных свойств и надежности. Металлические конструкции этого типа могут использоваться и для строительства, и для выполнения ремонтных работ. Их применяют в самых различных областях, начиная от машиностроения, заканчивая созданием различных стеллажей.

Различные металлические конструкции, которые возводятся в рекламных целях или для прокладки коммуникаций тоже являются тем местом, где востребованы такие элементы. Швеллер 20, размеры которого изменяются в широких пределах, отлично подходит для этой цели.

От того где будет использоваться металлическая конструкция зависит её тип. Например, для работы под большой нагрузкой лучше использовать конструкцию, имеющую наклонные полки. На самом деле внешний контур изделия все также остается П-образным, однако внутренний уже имеет некоторые отклонения от этой формы, ведь наклон внутренних стенок может быть большим. За счет этого достигается повышенная толщина стенок и более высокая надежность.

Тип швеллера и его параметры выбираются только после проведения расчетов, причем выполнять их должен специалист. В противном случае могут возникнуть проблемы из-за неправильного выбора толщины или других характеристик изделия, а значит, надежность сооружения снизится.

Зачем нужен швеллер?

Как уже было сказано ранее, данный продукт металлопроката встречается повсеместно.

Стальные швеллеры, особо прочные и надежные, благодаря этим качествам, они применяются для укрепления стен, армирования конструкций из бетона, строительства линий электропередач, изготовления перекрытий. Так обеспечивается долговечность этих сооружений. Если швеллер перфорирован, то есть имеет отверстия для крепления, он может быть использован в монтажных работах без сварки. Также внутри швеллера могут быть проложены трубы из менее прочных материалов, это придает трубопроводу высокую износоустойчивость.

Алюминиевые швеллеры используют в более легких конструкциях, при изготовлении офисных перегородок, витрин, стеллажей, в быту, ремонтных, отделочных и строительных работах, машиностроении.

Виды швеллера

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Изготавливаются они длиной от 4 до 13 м, но по специальному заказу могут быть длиной более 13 м. Разновидностями длины специального швеллера являются

• швеллер мерной длины;
• кратной мерной длины;
• мерной длины с остатком до 5% массы партии (остаток не менее 3 мм);
• кратной мерной длины с остатком до 5% массы партии;
• немерной длины.

В зависимости от точности прокатки, специальный швеллер подразделяется: высокой прочности — А, обычной прочности — В.

Стальные гнутые равнополочные швеллеры согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного швеллера составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Разновидностями длины гнутого равнополочного швеллера являются:

• швеллер мерной длины;
• мерной длины с немерной в количестве не более 5% от массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5% от массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

Стальные гнутые неравнополочные швеллеры изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

В зависимости от точности прокатки гнутые швеллеры подразделяются: высокой точности — А, повышенной точности — Б, обычной точности — В.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют швеллеры с категорией А и Б.

Формы гнутого швеллера: У — с уклоном внутренних граней полок, П — с параллельными гранями полок, Л — легкой серии с параллельными гранями полок, С — специальные.

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:Швеллер

• вес погонного метра;
• площадь поперечного сечения;
• осевой момент инерции;
• осевой момент сопротивления;
• радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Очень важно выбирать те марки швеллеров, механические характеристики которых не ниже расчетных более, чем на 5%. Если такое условие для выбранной марки изделия не выполняется, то лучше взять швеллер на один номер выше.

Маркировка

Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).

Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.

Алюминиевый швеллер

Классическая П-образная конструкция, изготовленная из стали имеет не только большую устойчивость к изгибам, но и неплохо противостоит деформации кручения, поэтому область применения подобных изделий очень широка. Использование алюминия еще больше увеличило ту сферу, где сегодня применяют эти металлоконструкции.

Швеллер 16, размеры которого идеально подходят для тех сооружений, которые испытывают небольшие нагрузки, применяют не реже, чем его стальную разновидность. Алюминиевые конструкции хорошо подходят для случаев, когда требуется удерживать элементы, контактирующие с окружающей средой. Сам алюминий выгодно отличается от стали тем, что он не взаимодействует с воздухом или водой, поэтому и надежность будущего сооружения не оказывается в зависимости от таких случайных факторов, как непогода или неправильный уход за окрашенными элементами.

В заключение отметим, что одним из главных преимуществ большинства типов швеллеров является возможность сооружать металлоконструкции без использования сварки. Это позволяет создавать разборные сооружения, которые могут быть перенесены на другое место полностью или частично. Например, данная технология применяется при создании разнообразных сезонных сооружений, временных построек или складов. Швеллер, размеры которого пропорциональны его весу, — это современный стройматериал, который не спешит сдавать свои позиции пластику или бетону.В общем случае алюминиевый швеллер намного выгоднее, чем профильная труба того же размера, поскольку он позволяет еще больше снизить вес будущей конструкции.

Преимущества горячекатаного швеллера

Главным преимуществом этого изделия является его форма. Благодаря ей он и используется там, где нужны высокие показатели жесткости. Преимущества этого вида металлопроката:

• Возможность выдержать большие силовые нагрузки.
• Устойчивость к деформации.
• Устойчивость к механическим повреждениям.

Но это металлическое изделие имеет еще одно преимущество – швеллер устойчив к коррозии.

Но есть и недостатки. Горячекатаный швеллер плохо подвергается сварке. Поэтому в сборных конструкциях, где соединение элементов происходит на сварку, используется изделие, произведенное с помощью холодного проката.

Преимущества гнутого швеллера

Производства этого вида металлопроката происходит на специальном профилегибочном станке. Парные прессующие валы с двух сторон действуют на заготовку из листового металла, придавая ей П-образную форму. С помощью современного оборудования этот процесс происходит в автоматическом режиме и имеет целый ряд преимуществ: скорость, возможность создания профиля любой формы и т. п.

В отличие от горячекатаного швеллера его гнутая разновидность обладает низким весом. Что позволяет использовать такой вид швеллера в облегченных металлоконструкциях. Низкая масса этого изделия сокращает время на его монтаж и уменьшает трудоемкость этого процесса.

Гнутый профиль используется:

• В строительстве зданий.
• При реконструкции построек.
• Вовремя проведения капитального ремонта.

Облегченные версии гнутого профиля можно использовать для сборки каркаса теплиц и возведения временных сооружений. Сферой использования этого изделия является не только строительство, но и вагоностроение, станкостроение, судостроение, автомобилестроение и т. п. С его помощью можно изготовить изделия, обладающие высоким сопротивлением нагрузкам, но обладающих небольшим весом.

Хранение и транспортировка

Хранится металлическая продукция швеллерного сечения на специальных площадках, увязанная с помощью стальной ленты или проволоки. Ее отгружают по весу или погонным метрам. Готовая к отгрузке продукция может иметь ржавчину согласно указанным в ГОСТе нормам. Перевозка швеллеров производится в кузове открытого типа, фургоне или полувагоне.

Двутавр или швеллер?

Выбор в пользу того или иного металлопроката основывается на сфере его применения. По прочности двутавр существенно обходит швеллер. Выступающие с двух сторон полки лучше распределяют вес и способны выдержать значительные нагрузки. При сильных нагрузках на швеллер возникают силы, которые его стремятся скрутить. Чего при использовании двутавра быть не может.

При сравнении этих видов металлопроката одного типоразмера, толщины стенок и размеров полок, с нагрузкой, действующей перпендикулярно их оси, то П-образный профиль окажется прочнее. Это обусловлено его формой. Расположенные в одну сторону полки делают так, что центр тяжести выходит за его поперечное сечение и смещен в сторону торцов. В то время как у двутавра он находится ровно посередине.

ГОСТы

Вес, размеры, конфигурация профиля регламентируется ГОСТ. Поскольку выпускаются изделия для разных отраслей промышленности, для изготовления каждого вида разработан собственный стандарт.

ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных, как общего значения – для строительства и усиления перекрытий и стен, так и специального.

Профиль, получаемый для автомобильного производства, регламентируется ГОСТ 19425-74.

Изделия для вагоностроения описывает ГОСТ 5267.0-90 и 5267.1-90.

Каждый из стандартов описывает не только классический вид швеллера – равнополочный и с параллельными полками, но и широкополочный, гнутый, с разными классами точности – ГОСТ 8278-83Б ГОСТ 8281-80, ГОСТ 5422-73.

П-образный профиль выполняют как из горячекатаной, так и холоднокатаной стали. Материал для балок тоже должен соответствовать ГОСТу.
