Труба квадратная: особенности производства
Технологии производства квадратных труб
Квадратные трубы по способу производства подразделяются на несколько категорий:
- изготовленные с использованием электросварки;
- бесшовные, полученные по технологии горячего деформирования;
- бесшовные, изготовленные методом холодного деформирования.
Каждая из указанных категорий стальных труб квадратного сечения предполагает использование специальных технологий, в особенностях которых также следует разобраться.
Автоматическая линия производства профильных труб
Использование электросварки
Сырьем для производства сварных труб квадратного сечения служит листовая сталь. Для того чтобы получить из листового металла изделие с квадратным профилем, необходимо выполнить следующие технологические операции.
Стальной лист, который изначально находится в рулоне, разматывается и нарезается на узкие полосы, которые и являются заготовками для будущих труб.
Для получения непрерывной ленты стальные ленты свариваются друг с другом.
Полученная лента подается на формовочный станок, рабочими элементами которого являются вальцы. За счет их давления из стальной полосы формируется круглая труба.
Стык, пролегающий вдоль сформированной круглой трубы, заваривается. Для этого может использоваться сварка при помощи или неплавящегося электрода в среде защитного газа, или индукционных токов, или плазмы и лазера, или пучка электронов. Последний способ, который является очень дорогостоящим в реализации, применяется крайне редко.
Полностью готовая круглая труба подается на другой формовочный станок, где при помощи специальных вальцов из нее формируется изделие квадратного профиля.
После получения трубы квадратного профиля ее качество проверяется при помощи дефектоскопического оборудования, работающего с использованием вихревых токов.
Если не возникает претензий к качеству готового изделия, его нарезают на отрезки требуемой длины.
Затем каждую трубу подвергают визуальному контролю, задачей которого является выявление дефектов на ее внешней поверхности.
Нарезанные и проверенные на соответствие качественным характеристикам изделия упаковываются и передаются на склад готовой продукции.
Бесшовная технология
В отличие от вышеописанной технологии, сырьем для производства металлических труб квадратного сечения служит не листовой металл, а цилиндрическая заготовка, которую называют штангой. Сам технологический процесс получения из такой заготовки квадратного профиля состоит из следующих этапов.
Заготовка цилиндрической формы подвергается значительному нагреву, что необходимо для того, чтобы сделать металл более пластичным. Сразу после нагрева, когда металл приобретает требуемую пластичность, заготовка поступает на прошивочный пресс.
На прошивочном прессе из цилиндрической заготовки выпрессовывается ее внутренняя часть, и она превращается в пустотелую гильзу, надетую на оправку.
Вместе с оправкой заготовка поступает на оборудование, рабочими элементами которого являются многочисленные вальцы. При помощи таких вальцов, которые воздействуют на заготовку давлением, стенки гильзы растягиваются. В результате формируется круглая труба, которая соответствует требуемым параметрам по наружному диаметру и толщине стенки. Данный этап технологического процесса может осуществляться с горячим изделием или с уже остывшим до температуры, находящейся ниже точки рекристаллизации. Поскольку в холоднодеформированных стальных трубах в процессе производства возникают значительные внутренние напряжения, изделия необходимо обязательно подвергать последующей термической обработке.
После окончательного формирования круглой трубы с заданными параметрами из ее внутренней части извлекается оправка. Она подается на оборудование с калибровочными вальцами, которые и формируют из нее изделие с квадратным профилем.
Готовые трубы, уже имеющие квадратное сечение, проверяются на предмет наличия наружных дефектов, разрезаются на отрезки требуемой длины, упаковываются и передаются на склад готовой продукции.
Кустарный способ
При необходимости квадратные стальные трубы можно изготовить и самостоятельно в домашних условиях, используя в качестве заготовки изделия круглого сечения. Рабочими элементами недорогого оборудования для такой переделки являются вальцы требуемого размера.
Следует иметь в виду, что холоднодеформированные трубы квадратного сечения, произведенные в кустарных условиях, не будут соответствовать оговоренной в стандартах прочности, так как они не подвергаются окончательной термической обработке.
Какие параметры квадратных труб оговариваются в стандартах

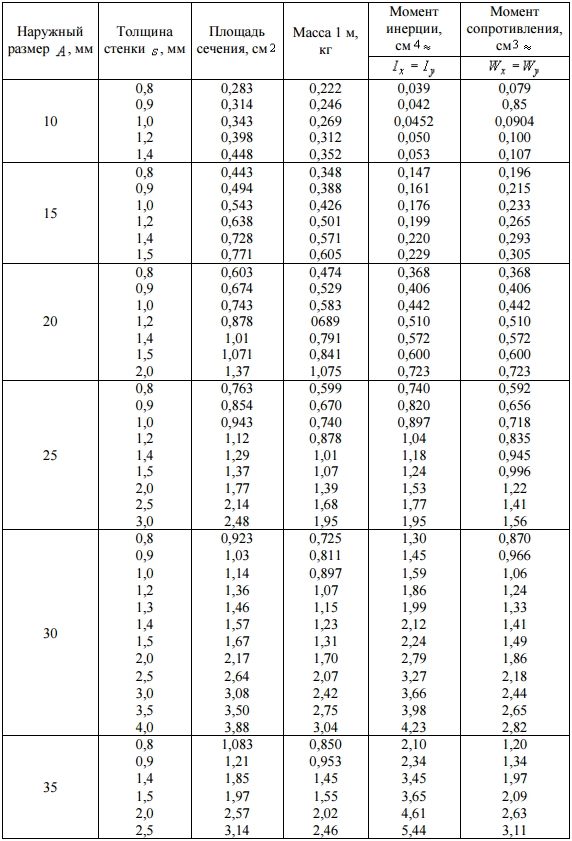

Согласно требованиям стандарта, из перечня стальных труб квадратного профиля формируется так называемый сортамент изделий. Это таблица, в которой содержится информация о всех нормируемых параметрах подобной продукции:
- наружных размерах;
- толщине стенки;
- площади поперечного сечения;
- массе одного погонного метра.
Обратившись к такой таблице, можно не только оптимально подобрать стандартное изделие для решения конкретных задач, но и точно рассчитать массу отрезка трубы определенной длины.
По согласованию с заказчиком производитель может отклоняться от параметров, оговоренных в сортаменте. Однако в обязательном порядке необходимо придерживаться технологии изготовления подобной продукции. По сути, производитель, если этого требует заказчик, может изготовить трубы любых размеров, на которые рассчитано имеющееся в его распоряжении оборудование.
Cтандартом, кроме основных параметров труб квадратного сечения, также оговаривается соответствие технологии производства геометрическим размерам изделий. Так, согласно ГОСТу, производители квадратных профилей должны соблюдать следующие требования.
По технологии холодного деформирования производятся трубы квадратного профиля, наружные размеры которых находятся в интервале 10–120 мм. При этом толщина стенки таких изделий должна составлять от 1 до 8 мм.
Технология горячего деформирования применяется для производства труб с наружными размерами 60–180 мм и толщиной стенки 4–14 мм.
Способ изготовления квадратных профилей при помощи сварки может использоваться для производства изделий с наружными размерами 10–100 мм и толщиной стенки 1–5 мм.

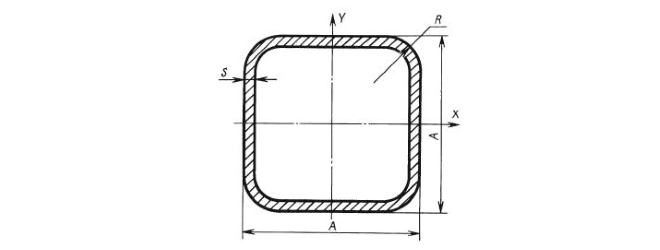

Края стальных труб в соответствии с требованиями стандарта не обязательно должны быть строго прямыми, они могут быть и скругленными. Важно только, чтобы радиус такого скругления не превышал удвоенной толщины стенки трубы.
Сферы применения труб квадратного сечения
Форма сечения позволяет квадратным трубам отлично противостоять изгибающим нагрузкам. При этом такие трубы выдерживают меньшее внутреннее давление, если сравнивать их с изделиями круглого сечения. Именно эти факторы и являются причинами, которые определяют целесообразность применения именно квадратных стальных профилей в качестве основных элементов несущих конструкций.
Незаменима труба квадратного сечения в тех случаях, когда необходимо совместить прочностные характеристики изделия и его привлекательный внешний вид. Использование стальных квадратных профилей удобно еще и по той причине, что для их соединения между собой и с другими элементами металлических конструкций совершенно не обязательно применять сварку – для этого подходят и резьбовые крепежные элементы.
Особенно часто металлические трубы квадратного сечения применяются при изготовлении:
- мебельных каркасов (для этого активно используются не только квадратные, но и прямоугольные профили);
- несущих конструкций для теплиц (в данном случае применяются прямые и гнутые трубы квадратного сечения, при этом для получения требуемого изгиба можно использовать как простейшее ручное приспособление, так и мощное промышленное оборудование);
- рамных конструкций транспортных средств и автомобильных прицепов (использование для таких целей именно труб целесообразно потому, что они при своей высокой прочности на изгиб отличаются незначительным весом);

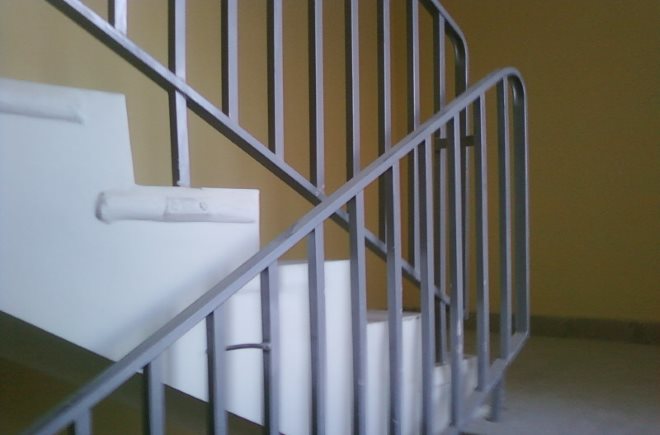

- несущих и декоративных элементов лестничных конструкций, заборов и ограждений (для изготовления лестниц, заборов и ограждений, эксплуатируемых на открытом воздухе, используются оцинкованные профильные трубы, которые хорошо противостоят коррозии);
- несущих и декоративных элементов козырьков, навесов, арок, целых
