Заглушки металлические
Заглушки – это весьма универсальный предмет, используемый в самых разных ситуациях. Чаще всего они применяются в трубопроводах, выполняя тем самым определенные технологические задачи. Нередко заглушки встречаются в цельных конструкциях в качестве декоративных элементов. В данной статье будут рассмотрены металлические заглушки на трубы и особенности их применения.
Применение металлических заглушек
Металлические заглушки на трубы применяются в следующих случаях:
- При необходимости перекрыть коммуникационную сеть для защиты от попадания посторонних предметов. Как правило, заглушки устанавливаются на трубопровод в том случае, если ему в ближайшее время не грозит монтаж разводки. Иногда бывают ситуации, когда глушить систему нужно обязательно, и тогда конструкция может оснащаться запорной арматурой.
- При демонтаже отдельных частей трубопровода. Разбирать трубопроводы приходится нередко, а большинство систем имеют несколько рабочих контуров. Учитывая этот фактор, заглушки могут применяться для блокировки отрезков системы без ее полной остановки, что зачастую оказывается довольно важным.
Конечно, приведенные примеры нельзя назвать исчерпывающими – заглушки могут использоваться и в других ситуациях. Выше были описаны лишь наиболее распространенные случаи, в которых необходима блокировка трубопровода.
Виды металлических заглушек
Классификация заглушек осуществляется в зависимости от материала изготовления и способа монтажа, в зависимости от чего можно выделить следующие виды устройств:
- Резьбовые заглушки;
- Обжимные заглушки;
- Фланцевые заглушки;
- Заглушки из стали;
- Эллиптические заглушки;
- Компрессионные фитинги.
Заглушки резьбового типа наиболее распространены – их можно встретить в любой квартире. Эти устройства применяются для блокировки газопроводов и водопроводных сетей. Для изготовления резьбовых заглушек может использоваться как сталь, так и другие металлы. Как правило, резьбовые металлические заглушки для труб устанавливаются на трубы небольшого диаметра при помощи наружной или внутренней резьбы. Читайте также: "Какие заглушки для труб бывают, как их выбрать и установить".
Чтобы блокировка была качественной, ее нужно герметизировать, для чего используется ФУМ-лента или подмотка изо льна. Льняная подмотка гораздо лучше справляется со своей работой – при самопроизвольном выкручивании заглушки такой способ герметизации может некоторое время удерживать систему в закрытом состоянии. ФУМ-ленты таким качеством похвастать не могут, но с ними гораздо проще работать, поэтому их используют, если заглушка с резьбой для труб в дальнейшем будет демонтироваться.
Обжимные заглушки – это еще один вид устройств для блокировки трубопровода. Способ установки обжимных заглушек полностью соответствует их названию: для монтажа не требуется сварка или резьба, поскольку вместо них используется обжимное кольцо. Инструмент, позволяющий зафиксировать кольцо должным образом – пресс с ручным или электрическим приводом.
Заглушки обжимного типа имеют достаточно высокие характеристики. Все они могут долго работать при высоком давлении и отличаются хорошим уровнем вибрационной усталости, продлевая срок службы трубопровода даже при тяжелых условиях эксплуатации.
Именно высокими характеристиками обуславливаются сферы применения обжимных фитингов – метрология, газотурбинные системы и компрессионное оборудование. Конечно, данные фитинги можно использовать и в других сферах, но чаще всего их применяют в описанных выше отраслях.
Особенности применения
Еще один вид металлических заглушек для труб – фланцевые изделия, выполненные в виде глухого фланца. Установка подобных блокираторов осуществляется очень просто: достаточно взять болты и с их помощью зафиксировать фланец на трубе. Конечно, нужно подбирать соответствующую заглушку, способную выдержать рабочее давление и температуру, и использовать материалы для герметизации соединения. Фланцевые заглушки подходят для труб диаметром свыше 2 дюймов.
Для металлических трубопроводов могут использоваться и простые заглушки из стали. Такой способ перекрытия трубы очень прост и надежен – к торцу трубы, которую нужно заглушить, приваривается стальной лист, который для лучшего вида впоследствии зачищается и покрывается краской. В итоге получается надежная заглушка на газовую трубу или водопроводную сеть.

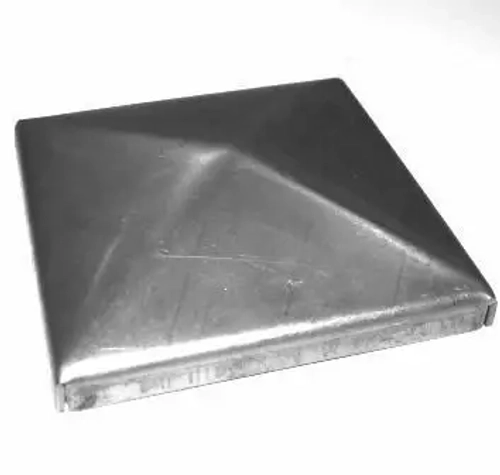

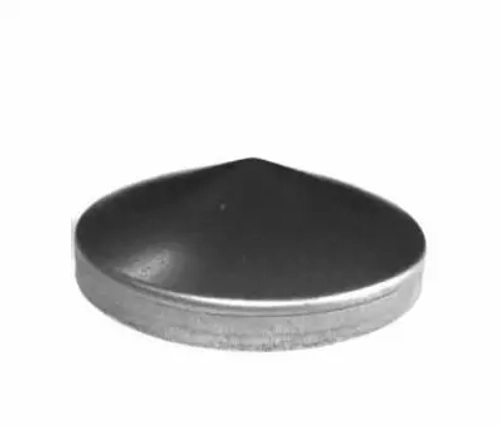

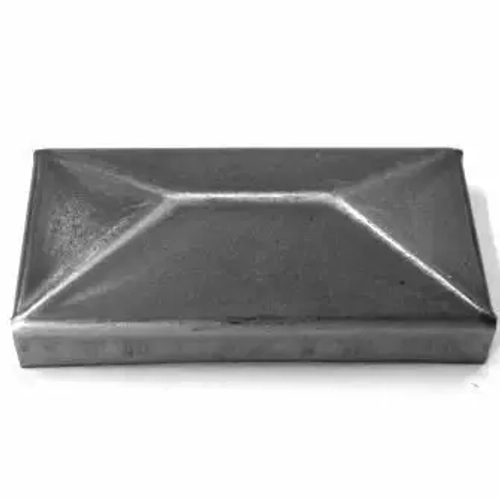

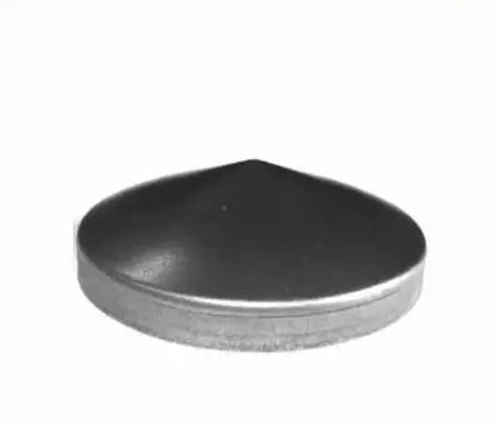

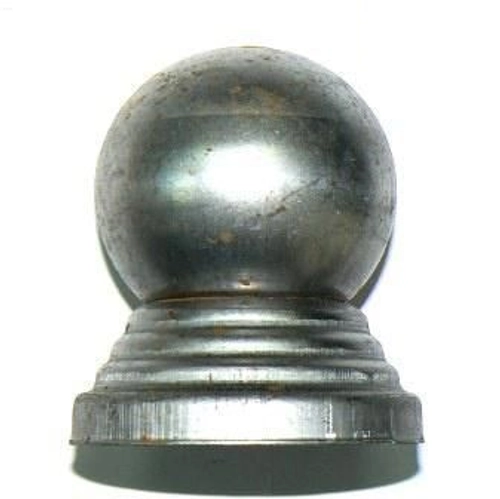

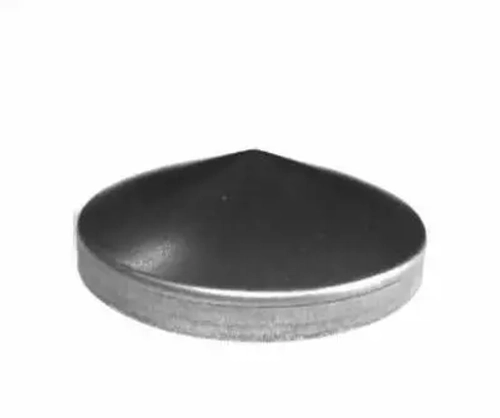

Кроме того, изделия из стали хорошо подходят для обустройства различных дизайнерских решений. В частности, такие элементы часто можно встретить в конструкции разных металлических строений и ограждений. Нередко из стали создаются заглушки сложной конфигурации, поэтому с ними приходится работать очень внимательно.
На первый взгляд может показаться, что декоративные заглушки не представляют практической ценности. Такое утверждение в корне неверно – приваренная стальная деталь предотвращает коррозию самой трубы, причем это качество актуально даже в случае с оцинкованными трубами, которые всегда начинают покрываться ржавчиной с торца.
Труба, которая была подрезана в рамках подготовки к обустройству необходимой конструкции, лишается цинкового покрытия, из-за чего коррозия начинает воздействовать на металл. Конечно, это приводит к потере визуальных качеств ограждения, но это далеко не самая большая проблема.
Главная неприятность кроется в ускоренном разрушении конструкции, которую можно предотвратить при помощи обычных заглушек. Кроме того, приваренный стальной лист защитит трубу от попадания посторонних предметов, в том числе органических, которые при гниении оказывают негативное влияние на металл.
Советы по выбору
При поиске заглушек на рынке стоит обращать внимание не только на металлические изделия – есть и другие интересные материалы. Главное требование можно сформулировать так: материал выбранных заглушек не должен конфликтовать с самими трубами.
Неплохим вариантом блокировки труб являются эллиптические заглушки. Правда, они подходят только для установки на длительное время в трубопроводе, который не эксплуатируется. Монтируется такая металлическая заглушка для водопроводных труб исключительно при помощи сварки. Для изготовления этих запорных деталей используются разные сорта стали, но требования ко всем разновидностям эллиптических заглушек одинаковы – они должны работать при давлении до 16 МПа и температуре, варьирующейся в пределах от -70 до +450 градусов.
Есть еще один вид запорных элементов для труб – компрессионный фитинг. Это устройство является разновидностью обжимных заглушек, но отличается от них наличием разрезного кольца, позволяющего закрывать элементы трубопровода, находящиеся на открытом пространстве.
Главное достоинство компрессионных фитингов – очень простой монтаж, для которого требуется всего лишь пара разводных ключей. Отсутствие необходимости в специальном оборудовании позволила данным видам запорных элементов стать достаточно популярными. Чаще всего используются устройства диаметров в 16, 20, 26 и 32 мм.
При помощи компрессионного фитинга можно добиться полной герметичности конструкции, не используя сварку или болтовое соединение. В конструкцию обжимных колец входят хорошие материалы, придающие готовым элементам высокий уровень вибрационной усталости и способность выдерживать большое давление. К тому же, компрессионные фитинги для стальных труб достаточно разнообразны, поэтому их можно устанавливать несколько раз.
Конструкция компрессионных металлических заглушек включает в себя следующие элементы:
- Корпус;
- Уплотнительное кольцо;
- Разрезное обжимное кольцо;
- Обжимная гайка.
Фитинг устроен довольно просто, но при этом демонстрирует высокие эксплуатационные характеристики.
Тройники для металлических труб
При помощи тройников можно подключать к трубопроводу дополнительные ответвления, создавая тем самым более сложные коммуникационные сети. Тройник, как понятно из названия, имеет три ответвления. В зависимости от назначения и рабочих особенностей различаются переходные и равнопроходные тройники, а производятся они в двух формах – обычной и комбинированной.
Для изготовления тройников могут использоваться как разные сорта стали, так и полипропилен. Популярностью пользуются и первые, и вторые, но с металлическими изделиями возникает больше вопросов. Стальные тройники могут иметь резьбовое и приварное крепление. Фиксация тройника при помощи резьбы обходится несколько проще, поэтому такой метод часто выбирают при желании сэкономить немного времени и сил.
Выбирая тройник для собственного трубопровода, нужно отталкиваться в первую очередь от марки стали и способа крепления устройства. Немаловажным моментом являются и технические характеристики тройника – он должен без проблем выдерживать рабочую нагрузку.
Разнообразие тройников позволяет подобрать оптимальный вариант для каждого случая. Например, для обустройства ответвлений под углом можно выбрать фитинг, отводы которого расположены под углом 30, 45 или 90 градусов.
Если трубопровод будет работать в условиях агрессивных сред или химически активных веществ, то свой выбор стоит остановить на устройствах, выполненных из слаболегированной углеродистой стали. Дело в том, что такой материал придает готовому изделию высокую степень устойчивости к коррозионному воздействию и агрессивным веществам, а также обеспечивает долговечность и надежность.
При выборе тройника стоит смотреть в первую очередь на качество, а не на стоимость – замена неисправного тройника в итоге обойдется намного дороже, чем сделанный сразу правильный выбор. Особенно этот фактор актуален в том случае, если трубопровод проходит в неудобном для ремонта месте.
Заключение
Металлические заглушки для труб имеют массу разновидностей, поэтому проблем с выбором не будет – для каждого случая найдутся свои запорные элементы. Подбирая качественные материалы, можно надежно и безопасно закрыть любые трубы.
